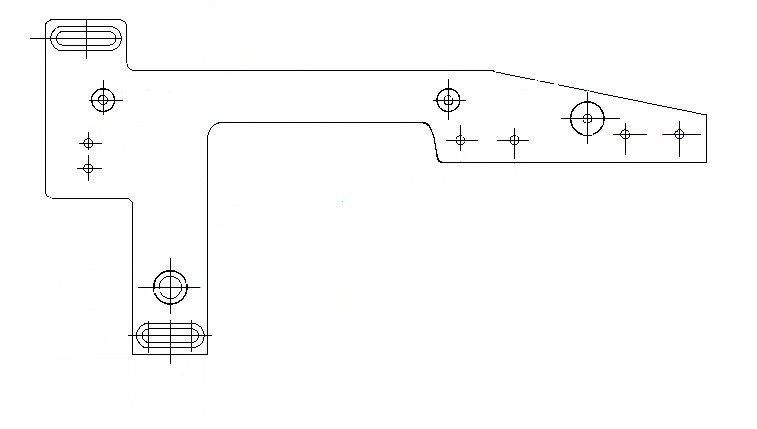

一種發動機準備前序支撐治具，包括：底板，包括，第一支架，其為直角梯形，設置在支撐架一側，第二支架，其為長方形，與第一支架梯形底邊連接，第三支架，其為長方形，與第二支架垂直放置，第四支架，其為長方形，長邊連接第三支架長邊；第一支撐體，其設置在第一支架頂端，嵌入發動機前部凹槽內，用于發動機前部支撐；第二支撐體，其設置在第一支架底端，與第一支架梯形底邊連接放置；第三側支撐體，其設置在第三支架頂端，用于發動機的側面支撐；第四側支撐體，其設置在第四支架底端；第五支撐體，其設置在第四支架與第三支架連接處，用于發送機的后部支撐。本實用新型所述的有益效果：本實用新型承載座上設置有若干個用以容納工件的定位槽，以便于對多個需要定位安裝、點膠、焊接或者貼片等的工件進行預定位；本實用新型所考慮的因素更為全面，定位槽可以根據工件差異，進行位置調整，實用性強，節約成本；本實用新型所述的一種發動機準備前序支撐治具，結構簡單，安裝方便、成本較低，本裝置中模型參數可針對不同的情況進行靈活調整，拓寬了模型的適用面，具有較強的市場推廣性。
